Продолжение темы, архив здесь: http://www.lada-granta.net/showthread.php?t=8041

термостат для двигателей 11183 и 21116, 21126

На грантах с двигателями 11183 и 11186(21116),21126 применяется термостат фирмы BEHR.




Элементы термостата:
1 – корпус;
2 – уплотнительное кольцо;
3 – баллон;
4 – пружина;
5 – фиксирующая пластина;
6 – крышка

Термостат состоит из металлического баллона с термочувствительным наполнителем, пружины и ее фиксирующей пластины. Шток баллона входит в гнездо корпуса термостата. В закрытом положении термостата (на непрогретом двигателе) его пружина, опираясь на фиксирующую пластину, прижимает тарелку баллона к седлу отверстия в корпусе, закрывая канал между корпусом и крышкой термостата. В результате перекрывается поток охлаждающей жидкости через радиатор системы охлаждения. При этом вся жидкость циркулирует по малому кругу системы охлаждения: насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор отопителя, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, подводящая труба насоса. При достижении температуры охлаждающей жидкости (85±2) °C наполнитель баллона термостата начинает расплавляться и увеличивает свой объем, выталкивая шток из баллона термостата. При этом тарелка баллона отходит от седла, и жидкость начинает циркулировать по большому кругу, включающему в себя насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор системы охлаждения, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, радиатор отопителя, подводящая труба насоса. При достижении охлаждающей жидкостью температуры (100±2) °C клапан термостата полностью открывается.



Баллон термостата





Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости, установленный в крышке термостата, выдает информацию контроллеру системы управления двигателем

[свернуть]

Отличия в конструкции термостата.

В конструкции термостата применён клапан другой конструкции в отличии от клапана 21082. Тарелка клапана имеет внешний диаметр 29 мм, а клапан 21082 имеет диаметр тарелки 32 мм. Замена одного клапана на другой возможна, благодаря выточке в корпусе термостата под клапан 21082. Если ставите клапан 21082 , то лучше притереть посадочное место пастой для притирки клапанов. Не требует притирки обрезиненный клапан Лузар 21082. Для любителей температуры 90-92 градуса термоэлемент ТН 4898.92(J)Его тоже нужно извлечь из корпуса и притереть с притирочной пастой минут 5-10(желательно). Наилучшим вариантом для замены родного термоэлемента будет WAHLER 3091.92D. он имеет один посадочный диаметр, но обрезинен и не требует притирки.

[свернуть]

Неисправности термостата.

Если с наступлением холодов стало заметно , что двигатель стал греться дольше, то стоит обратить внимание на исправность термостата. При прогреве верхний патрубок (после термостата в сторону радиатора) не должен прогреваться более чем 20-25 см( примерно до первого изгиба немного вниз шланга) до открытия клапана термостата при 80-83 градусах. Если греется весь шланг и верх радиатора до срабатывания клапана, то клапан термостата не герметичен и требует замены.

[свернуть]

Как проще слить ОЖ для замены термостата

Для снятия термостата достаточно слить 2-2.5 литра охлаждающей жидкости. Вот самый простой способ Лучше еще поддомкратить водительское колесо и когда снимать термостат подставить под него обрезок пластиковой бутылки. Тогда вообще ни капли можно не пролить.

[свернуть]

ПР 20-14 методический материал по системе охлаждения двигателей автомобилей.

посмотреть, скачать

[свернуть]

Предписание №20-14 от 25-03-2014 — О дефектах термостатов

Посмотреть, скачать

[свернуть]

Вот весь список подходящего.

[свернуть]

[BigKot]

Сообщение от ss-45

А как тогда тама работает? Там чток диаметром на меого меньше отверстия.

Там латунька ездит.

[Andrey163]

Если сгонять компрессором ож с расширительного бочка через штуцер обратки, через саму обратку с радиатора сколько вытечет ож? и ещё, шток тамы никто не подтачивал? а то опять нормально не лез, чуть снял с него.

[trek]

Сообщение от www-shurik

Форма штока для выдавливания значения не имеет, на сколько воск расширился, на такой же объём выдавит. Если не выдавит шток, разорвёт колбу - процесс расширения аналогичен замерзанию воды (только тут наоборот), силы там "не мерено" от прибывающего тепла.

Заострение для обратного вдавливания штока. Воск застывает при охлаждении (например мотор я заглушил). И острый шток под действием пружины влезет даже в застывающий воск.

Заглушил мотор. Щас сразу парафин замерз. Игла начинает прошибать затвердевшую массу. Чуша вселенская

[luchsergey]

Сообщение от Andrey163

шток тамы никто не подтачивал? а то опять нормально не лез, чуть снял с него.

сам шток тамы , насколько помню , не подтачивал ,только сам корпус где шток вставляется.

[www-shurik]

Сообщение от trek

Заглушил мотор. Щас сразу парафин замерз. Игла начинает прошибать затвердевшую массу. Чуша вселенская

Ес-но не сразу (а в чём принципиальная разница за 1 минуту или за 20 минут?), а постепенно, если 50% ... 75% ... 90% замёршего будет, шток ещё возможно торчать будет на % жидкого и плавно закрываться. Если ему условия не создать, приклинит и останется открытым.

[Andrey163]

Поставил, на 88 открывается как и положенно. Ход термостата такой.

[luchsergey]

молодец что скипятил Таму!

Добавлено через 2 минуты

Сообщение от Andrey163

Поставил, на 88 открывается как и положенно. Ход термостата такой.

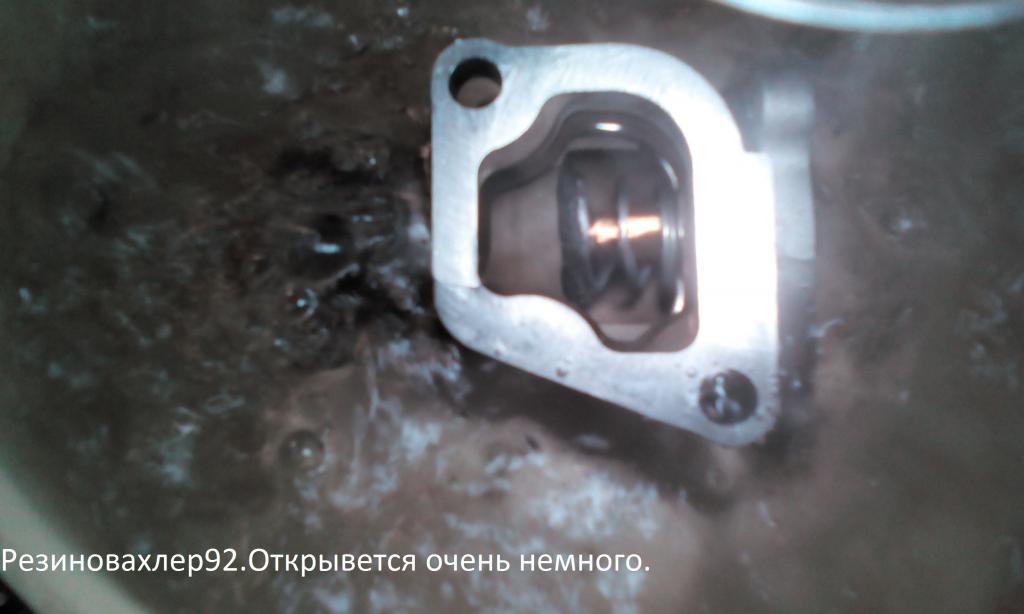

это не баснословной цены слабооткрывной резиновахлер :

[Кадыр]

Напишите артикул тамы на 88гр

[luchsergey]

w44sc88

[trek]

Сообщение от www-shurik

Ес-но не сразу (а в чём принципиальная разница за 1 минуту или за 20 минут?), а постепенно, если 50% ... 75% ... 90% замёршего будет, шток ещё возможно торчать будет на % жидкого и плавно закрываться. Если ему условия не создать, приклинит и останется открытым.

Дык пружинка жесткая изо всех сил в расплав уменьшившийся объеме запихивает. В жесткую фазу поздно пихать. Навряд ли от заостренности толк будет. Прибор таки быстродействующий. Представьте себе расширение церезина. Шток на исходной позиции. Боковые усилия этой массы только за счет конуса штока смогут работать.
