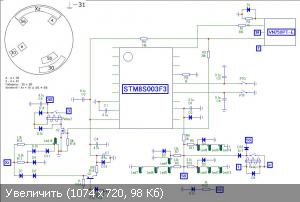

Схема "МУС от люкса v2".
destin помог исправить некоторые ошибки.
Конденсатор С9 обозначен верным номиналом 4,7МкФ, остальные неверными.
D13 и D14 скорее всего стабилитроны.
Добавлено через 5 минут
Цитата:
Сообщение от destin
Вот ещё вызывает сомнения цепочка R1D1 в цепи 1й ноги vn750.
|
Если вы про возможную опечатку в схеме, то можете посмотреть фото МУСа пару страниц назад. Там эту цепочку видно.
Добавлено через 1 минуту
Цитата:
Сообщение от Димон 55
дворники пробовал только в нефиксированном положении
|
У меня ПТО выключается только в этом положении и ни в каком другом. Так что похоже вариант с индуктивными помехами от движка не уместен. Это явно мозговая проблема.
